1，阻燃尼龍概述：由于在尼龍中加入了阻燃劑，大部分阻燃劑在高溫下易分解，釋放出酸性物質(zhì)，對(duì)金屬具有腐蝕作用，因此，塑化元件(螺桿、過(guò)膠頭、過(guò)膠圈、過(guò)膠墊圈、法蘭等)需鍍硬鉻處理。工藝方面，盡量控制機(jī)筒溫度不能過(guò)高，注射速度不能太快，以避免因膠料溫度過(guò)高而分解引起制品變色和力學(xué)性能下降。
2， 耐候尼龍：在PA 中加入了碳黑等吸收紫外線(xiàn)的助劑，這些對(duì)PA的自潤(rùn)滑性和對(duì)金屬的磨損大大增強(qiáng)，成型加工時(shí)會(huì)影響下料和磨損機(jī)件。因此，需要采用進(jìn)料能力強(qiáng)及耐磨性高的螺桿、機(jī)筒、過(guò)膠頭、過(guò)膠圈、過(guò)膠墊圈組合。

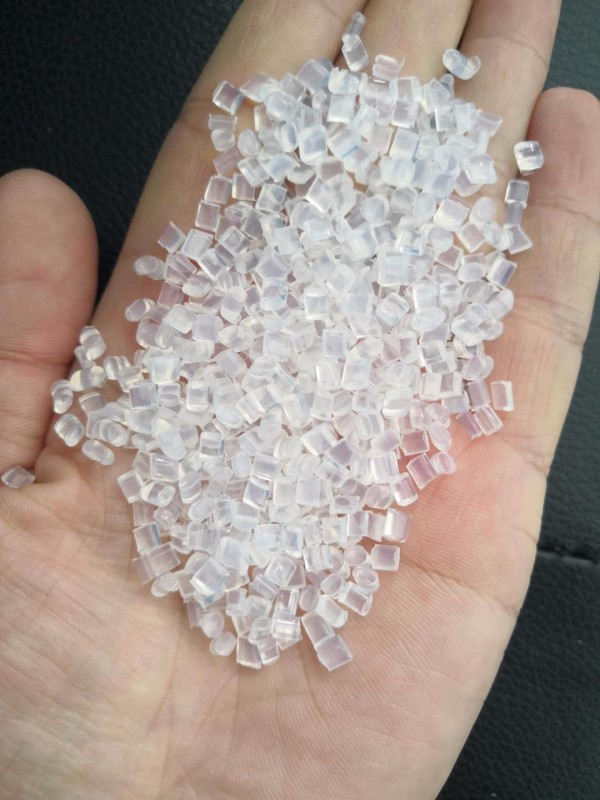

3，透明尼龍：具有良好的拉伸強(qiáng)度、耐沖擊強(qiáng)度、剛性、耐磨性、耐化學(xué)性、表面硬度等性能，透光率高，與光學(xué)玻璃相近，加工溫度為300--315 ℃，成型加工時(shí)，需嚴(yán)格控制機(jī)筒溫度，熔體溫度太高會(huì)因降解而導(dǎo)致制品變色，溫度太低會(huì)因塑化不良而影響制品的透明度。模具溫度盡量取低些，模具溫度高會(huì)因結(jié)晶而使制品的透明度降低.
